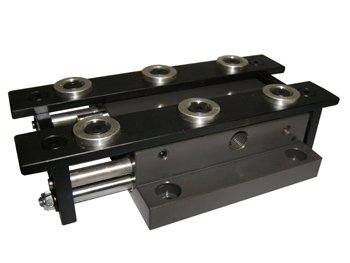

EVACUATORE PNEUMATICO ESV 12
Gli evacuatori di sfridi a vibrazione ESV sono destinati ad essere assemblati con presse od altre macchine, o inseriti in linee di trasporto con il compito di movimentare linearmente sfridi, prodotti finiti, trucioli, materiale di scarto, viteria e minuteria metalliche o materie plastiche.
L’evacuatore di sfridi a vibrazione TRE BI è composto da un corpo fisso e uno mobile, due colonne di scorrimento, un cilindro pneumatico, un sistema di valvole incorporate.
Il piano mobile è mosso dal cilindro pneumatico e la sua corsa è fissa.
Il materiale è portato avanti da una canalina superiore ancorata al corpo mobile.
Caratteristiche:
- Portata: 12 kg
- Corsa Max: 24 mm
- Spinta Max: 2,9 kg
- Colpi/Min: 120
- Peso: 2,5 kg

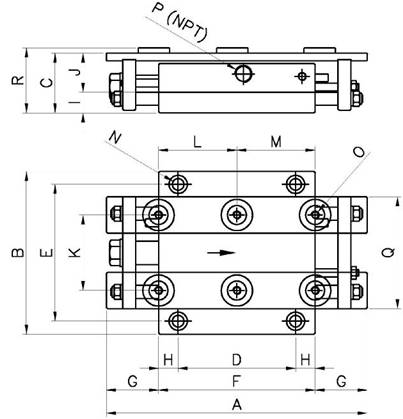

Dimensioni d’ingombro:
| ESV 12 | |
| A | 200 |
| B | 125 |
| C | 46 |
| D | 90 |
| E | 105 |
| F | 120 |
| G | 40 |
| H | 15 |
| I | 16 |
| J | 30 |
| K | 58 |
| L | 60 |
| M | 60 |
| N | Fori per viti da M8 |
| O | M6 |
| P | 1/4” |
| Q | 86 |
| R | 50 |
